一,、產品概述
ISWB臥式單級單吸防爆油泵，是在ISW離心泵基礎上派聲生出適用油泵。該系列泵性能優,、可靠性高,、壽命長、結構合理,、 外形美觀,。
二、用 途
ISWB臥式單級單吸防爆油泵,，供輸送汽油,、煤油、柴油等石油產品,，被輸送介質溫度為-20℃～+120℃,。
三、工作條件:
1,、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa,，即泵吸入口壓力+泵揚程≤1．6MPa,、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力,。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出,，以便在制造時防爆管道離心泵的過流部分和聯接部分采用鑄鋼材料。
2,、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％,，粒度<0．2mm。
注：如使用介質為帶有細小顆粒,，請在訂貨時注明,，以便廠家采用耐磨式機械密封。
四,、產品特點:
運行平穩：泵軸的同心度及葉輪的動靜平衡,，保證平穩運行，絕無振動,。
滴水不漏：不同材質的硬質合金密封,，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵,，運轉平穩,，除電機微弱聲響，基本無噪音,。
故障率低：結構簡單合理,；配套，整機無故障工作時間大大提高,。
維修方便：更換密封,、軸承,，簡易方便。
占地更?。撼隹诳上蜃?、向右、向上三個方向,，便于管道布置安裝,，節省空間。

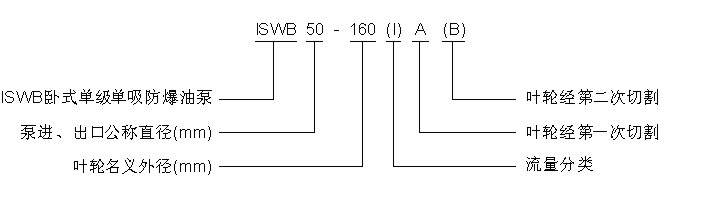

五,、型號意義：
六,、結構說明圖：
1 | 底座 | 4 | 葉輪 | 7 | 擋水圈 | 10 | 軸 |
2 | 放水孔 | 5 | 取壓孔 | 8 | 端蓋 | | |
3 | 泵體 | 6 | 機械密封 | 9 | 電機 | | |

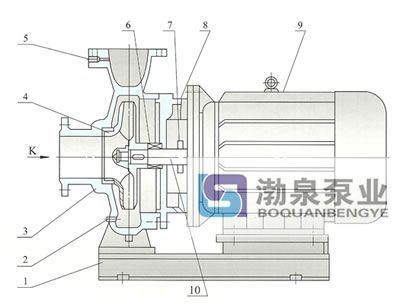

臥式單級單吸防爆油泵結構見圖。該電組由泵,、電機和底座三部分組成,。泵結構包括泵體、葉輪,、泵蓋,、機械密封等零部件組成。泵為單級單吸臥式離心泵,，泵體和泵蓋兩部份是從葉輪背面處剖分的,，即為后開門結構形式。大多數泵的葉輪前,、后均設有封密環,，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力,。泵進口為軸向水平吸入,，出口為垂直向上布置。泵和電機同軸,，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力,。泵與電機越聯，安裝時無需校正,，具有共同底座,，并用JG型隔振器進行隔振。
七,、安裝方式圖：
1 | 進口球閥 | 4 | 出口閘閥 | 7 | 泵 |
2 | 進口撓性接頭 | 5 | 出口撓性接頭 | 8 | 泵底座 |
3 | 進口直管取壓段 | 6 | 出口直管取壓段 | 9 | 基礎臺 |
因產品生產批次,、型號不同，產品圖片及外形尺寸等僅供參考,，詳情可聯系我們的銷售人員
