立式單級單吸化工泵IHG型,，是在ISG管道泵技術的基礎上，研究開發的節能,、環保立式離心泵,。該系列泵性能優、可靠性高,、壽命長,、結構合理、 外形美觀,。是參照ISO2858和標準JB/T53058-1993所規定的性能參數,，結合多年經驗而設計的第二代產品。系列流量范圍1.5～1600m3/h,，揚程范圍5～125m,，分基本型、分流型,、切割型等多種規格,。

1、ISG型立式管道泵,，供輸送清水及物理性質類似于清水的其它液體之用,，適用于工業和城市給排水、高層建筑增壓送水,、園林噴灌,、消防增壓、遠距離送水,、采暖,、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃,。
2,、IRG（GRG）型立式熱水（高溫）熱水循環泵，適用于能源,、冶金,、木材加工、化工,、紡織,、造紙及飯店,、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵,，IRG使用介質溫度不超過120℃,，GRG型使用介質溫度不超過240℃。
3,、IHG型立式管道化工泵,，供輸送不含固體顆粒，具有腐蝕性,，粘度類似于水的液體,，適用于石油、化工,、冶金,、電力、造紙,、食品制藥和合成纖維等部門,，使用溫度為－20℃~+120℃。
4,、IHGB型不銹鋼防爆型化工離心泵,，適用于輸送易燃易爆性化工液體,。
5,、YG立式管道油泵供輸送汽油、煤油,、柴油等石油產品,，被輸送介質溫度為－20℃~+120℃。
6,、ISGD,、IRGD、GRGD,、IHGD,、YGD、IHGBD型立式低轉速離心泵,，適用于環境聲要求很低的場合及空調循環等,。

二、用   途
IHG型立式單級單吸化工泵,，供輸送不含固體顆粒,，具有腐蝕性，粘度類似于水的液體,，適用于石油,、化工,、冶金、電力,、造紙,、食口制藥等部門，使用溫度為-20℃~+105℃,。

三,、工作條件:
1、吸入壓力≤1．6MPa,，或泵系統最高工作壓力 ≤1．6MPa,，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa,，訂貨時請注明系統工作壓力,。管道離心泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料,。
2,、環境溫度<40℃，相對濕度<95％,。
3,、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm,。
注：如使用介質為帶有細小顆粒,，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封,。

四,、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行,，絕無振動,。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏,。
噪音低：兩個低噪音軸承支撐下的水泵,，運轉平穩，除電機微弱聲響,，基本無噪音,。
故障率低：結構簡單合理，整機無故障工作時間大大提高,。
維修方便：更換密封,、軸承，簡易方便。
占地更?。撼隹诳上蜃?、向右、向上三個方向,，便于管道布置安裝,，節省空間。

1,、立式單級單吸化工泵結構緊湊,、體積小、外形美觀,，其結構決定安裝占地面積小,，如加上防護罩可置于戶外使用。
2,、葉輪直接安裝在電機軸上,，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命,。
3,、軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環,，增強了密封的耐磨性,，能有效地延長泵的使用壽命。
4,、安裝檢修方便,，無需拆動管路系統。泵進口和出口為相同口徑,，簡化了管道的連接,。
5,、可根據流量和揚程的需要采用泵的串聯,、并聯運行方式。
6,、可根據需要,，吸入口和吐出口可安裝成同方向或90°、180°,、270°幾個不同方向以滿足不同的連接場合,。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,，而不改變安裝占地面積,，這是其它泵類所不具有的。

五,、化工型結構說明:
1,、機械密封前置有承磨付,，泵蓋上設有密封冷卻，沖洗孔,，適用于抽送介質易揮發或結晶的場合,，延長在介質含微小顆粒時機械密封的使用壽命。
2,、泵與電機軸承組合配置,，保證軸運轉精度，提高了密封的可靠性,。
3,、機械密封采用硬質合金材質。

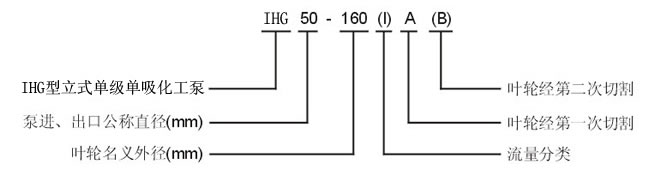

六,、型號意義：

 七,、結構說明：

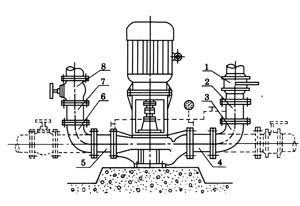

八、安裝方式：
