臥式單級單吸熱水泵是渤泉泵業制造有限公司的主導產品，系列型號有ISW,、ISWR,、ISWH、ISWY,、ISWHY,、ISWD、ISWRD,、ISWHD,、ISWYD、ISWHYD型,，臥式單級單吸熱水泵根據IS型,、IR型離心泵之性能參數，參照標準ISO2858和管道離心泵標準JB/T53058-93進行設計制造,，采用國內水力模型優化設計而成,。同時根據使用溫度,、介質等不同在ISW型基礎上派生出適用熱水的熱水泵。在ISW型基礎上派生而出的有熱水泵,、高溫泵,、化工泵、油泵等,，該系列泵性能優,、可靠性高、壽命長,、結構合理,、 外形美觀。該系列產品具有運行平穩無振動,；不同材質的硬質合金密封,，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵,，運轉平穩,，除電機微弱聲響，基本無噪聲,；故障率低：結構簡單合理,，整機無故障工作時間大大提高。

二,、產品特點：
1,、結構緊湊。該系列泵為臥式結構,，機泵一體、外型美觀,、占地面積少,，與普通臥式泵比較，占地面積減少30%,。如采用IP54戶外電機則無需泵房,，可置于戶外使用。
2,、運行平穩,、噪音低、組件同心度高,。電機和泵直聯,，簡化了中間結構，增加了運行的平穩性,，葉輪具有極好的運靜平衡,，運行時無振動,、低噪音，延長了軸承的使用壽命,，改善了使用環境,。
3、軸封采用優質機械密封,，動,、靜環由硬質合金制成，耐磨損,、無匯漏,、使用壽命長。
4,、采用先進水力模型,，具有效率高，性能好等特點,。
5,、結構獨特。泵體下側設有放水孔,，進,、出口法蘭設有取壓孔，能確保泵的正常使用和維護,。
6,、該系列臥式泵進口為水平方向，出口為垂直向上結構,，便于管路布置,。

三、產品用途：
1,、ISWR型臥式熱水循環泵適用于能源,、冶金、木材加工,、化工,、紡織、造紙以及飯店,、浴室,、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合,。使用溫度不超過120℃,。
2、ISW型臥式管道離心泵,，供輸送清水及物理化學性質類擬清水的其它液體之用,。適用于工業和城市給排水,、高層建筑增壓送水、船用,、園林噴灌,、消防增壓、遠距離輸送,、暖通制冷循環,、浴室等冷暖水循環及設備配套。使用介質溫度不超過85℃,。
3,、ISWH型臥式化工離心泵適用于石油、化工,、冶金,、電力、造紙,、食品,、制藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度－20℃~+105℃,。
4,、ISWY型臥式防爆油泵適用于石油、輕紡,、化工,、機械等行業輸送易燃、易爆液體,，被輸送介質溫度不超過120℃,。
5、ISWHY型臥式不銹鋼防爆型化工離心泵,，適用于輸送易燃,、易爆性化工液體。
6,、ISWD、ISWRD,、ISWHD,、ISWYD、ISWHYD型臥式低轉速離心泵,，適應環境噪聲要求較高的場合,，尤其適用空調系統冷凍水、冷卻水循環及末端增壓,。

四,、工作條件：
1,、泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa（泵系統工作壓力高于1.6Mpa時，應在訂貨時另行提出,，以便在制造時泵的過流部件和聯接部采用鑄鋼,。
2、輔送介質為清水或物理化學性質類似清水的其它液體（輸送介質帶有細小顆粒時,，應在訂貨時另行提出,，以便裝配耐磨式機械密封）所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm,。
3,、周?chē)h(huán)境溫度不超過40℃,海拔高度不超過1000m，相對濕度不超過95%,。
注：如使用介質為帶有細小顆粒,，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封,。

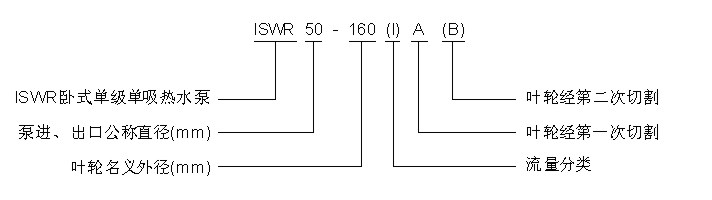

 五,、型號意義：

六、結構說明圖：

結構見圖,。該電組由泵,、電機和底座三部分組成。泵結構包括泵體,、葉輪,、泵蓋、機械密封等零部件組成,。泵為單級單吸臥式離心泵,，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式,。大多數泵的葉輪前,、后均設有封密環，并在葉輪后蓋板上設有平衡孔,，以平衡作用在轉子上的軸向力,。泵進口為軸向水平吸入，出口為垂直向上布置,。泵和電機同軸,，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯,，安裝時無需校正,，具有共同底座，并用JG型隔振器進行隔振,。

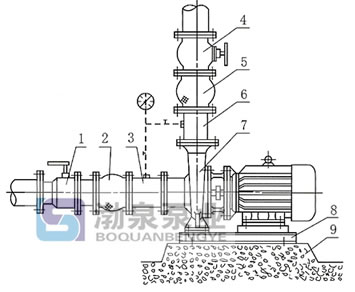

七,、安裝方式圖：
