立式單級單吸熱水泵,，是在ISG型管道離心泵的基礎上延伸的節能、環保立式熱水離心泵,。該系列泵性能優,、可靠性高、壽命長,、結構合理,、 外形美觀。是參照ISO2858和標準JB/T53058-1993所規定的性能參數,，結合第一代產品設計的第二代節能產品,。系列流量范圍1.5～1600m3/h，揚程范圍5～125m,，分基本型,、分流型、切割型等多種規格,。

二,、用   途
IRG型立式單級單吸熱水泵適用于冶金、化工,、紡織,、木材加工、造紙以及飯店,、浴室,、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵，使用溫度105℃以下,。

三,、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動,。
滴水不漏：不同材質的硬質合金密封,，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵,，運轉平穩,，除電機微弱聲響，基本無噪音,。
故障率低：結構簡單合理,；整機無故障工作時間大大提高。
維修方便：更換密封,、軸承,，簡易方便。
占地更?。撼隹诳上蜃?、向右、向上三個方向,，便于管道布置安裝,，節省空間。

1,、立式管道離心泵結構緊湊,、體積小、外形美觀,，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用,。
2,、葉輪直接安裝在電機軸上，從而保證泵的同心度,，因而增強了泵的運行穩定性和延長泵的使用壽命,。
3、軸封采用機械密封或機械密封的組合,，采用優質的硬質合金密封環,，增強了密封的耐磨性，能有效地延長泵的使用壽命,。
4,、安裝檢修方便，無需拆動管路系統,。泵進口和出口為相同口徑,，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯,、并聯運行方式,。
6、可根據需要,，吸入口和吐出口可安裝成同方向或90°,、180°、270°幾個不同方向以滿足不同的連接場合,。
7,、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積,，這是其它泵類所不具有的,。

四、主要用途:
1,、ISG型立式管道泵,，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水,、高層建筑增壓送水,、園林噴灌、消防增壓,、遠距離送水,、采暖、浴室等冷暖水循環增壓及設備配套等,。使用溫度T<80℃,。
2、IRG（GRG）型立式熱水（高溫）熱水循環泵,，適用于能源,、冶金、木材加工,、化工,、紡織、造紙及飯店,、浴室,、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃,，GRG型使用介質溫度不超過240℃,。
3、IHG型立式管道化工泵,，供輸送不含固體顆粒,，具有腐蝕性，粘度類似于水的液體，適用于石油,、化工,、冶金、電力,、造紙,、食品制藥和合成纖維等部門，使用溫度為－20℃~+120℃,。
4,、IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體,。
5,、YG立式管道油泵供輸送汽油、煤油,、柴油等石油產品,，被輸送介質溫度為－20℃~+120℃。
6,、ISGD,、IRGD、GRGD,、IHGD,、YGD、IHGBD型立式低轉速離心泵,，適用于環境聲要求很低的場合及空調循環等,。

五、工作條件：
1,、吸入壓力≤1．6MPa,，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa,、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力,。管道泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出,，以便在制造時離心泵的過流部分和聯接部分采用鑄鋼材料。
2,、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,，粒度<0.2mm. 注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明,，以便采用耐磨式機械密封,。
3、環境溫度<40℃，相對濕度<95%,。
注：如使用介質為帶有細小顆粒,，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封,。

五,、IRG型立式單級單吸熱水泵結構說明：
1、泵體與上部結構中間裝有隔熱蓋,，適用于介質溫度T<120℃的場合,。
2、泵與電機軸承組合配置,，保證軸運轉精度,，提高了密封的可靠性。
3,、可根據用戶要求隔熱蓋內安裝風冷裝置,。

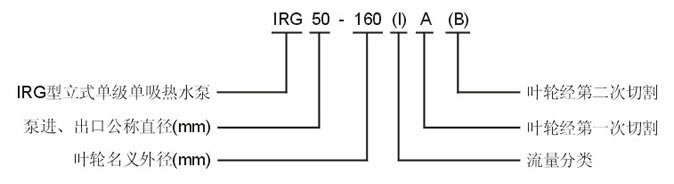

七、型號意義：

八,、結構說明：

 九,、安裝方式：
