一、概 述
CQ磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的泵種,，當原動機帶動外磁鋼轉子時,，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體,，從而達到無接觸帶動葉輪轉動之目的,。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉,、無泄漏的泵型,，因此完全杜絕了機械密封離心泵不可避免的跑、冒,、滴,、漏的弊病。
磁力驅動泵在石油,、化工,、制藥、電子等眾多領域,，越來越多的廠家,，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型,，CQ系列磁力驅動泵吸收了國內外水平的磁力泵生產技術,、材料、工藝,，成功的解決了目前國內磁力泵的隔離套,、葉輪等部件易損壞的技術難題。CQB,、IMD,、CQ,、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全,、可靠的泵型,。
二、用 途
CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304,、316,、316L）制成，廣泛應用于石油,、化工,、制藥、電鍍,、環保,、水處理等部門，是輸送易燃,、易爆,、有毒和貴重液體的理想設備，是創建無泄漏,、無污染文明車間的選擇,。適用溫度：-20℃～100℃。
三,、防漏設計
以靜密封取代動密封,，利用磁力耦合間接驅動，完全消除了滴漏的煩惱,，絕不污染使用場地,。是化工流程中杜絕跑、冒,、滴,、漏現象，消除環境污染,，創造“無泄漏車間”,、“無泄漏工廠”，實現安全,、文明生產的理想用泵,。
四,、操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上,，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉,。

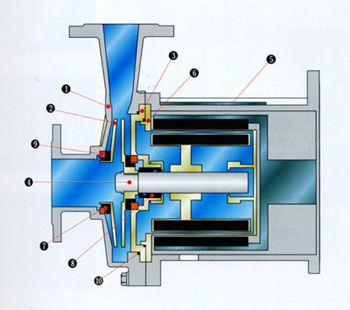

五,、結構與材料
| | |
| | 1 | 泵 體 | 不銹鋼 | | 2 | 葉 輪 | 不銹鋼 | | 3 | 隔 板 | 不銹鋼 | 4 | 主 軸 | 不銹鋼 | | 5 | 轉子組合 | 稀土永磁體+不銹鋼 | | 6 | 隔套總成 | 不銹鋼 | | 7 | 動 環 | 填充F4 | | 8 | 軸 承 | 填充F4 | | 9 | 靜 環 | 碳化硅或氧化鋁陶瓷 | | 10 | 密封圈 | 氟橡膠 | |
六,、型號意義：

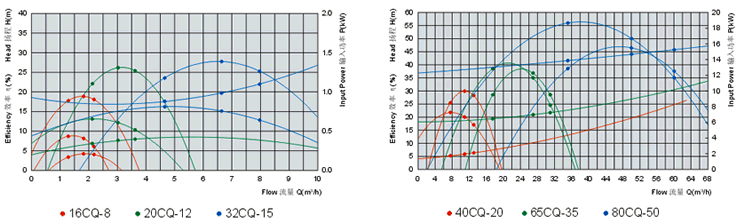

七、性能曲線：
八,、規格及參數：
性能數據 | 流量范圍 | 1.2~60m3/h |
揚程范圍 | 5~50m |
介質溫度 | -20℃＜T＜+100℃ |
環境溫度 | 不超過40℃ |
最高工作壓力 | 泵吸入口壓力+泵揚程≤1.0MPa |
電機數據 | 配套功率 | 0.12KW~22KW |
電壓 | 380V,、440V |
頻率 | 50HZ、60HZ |
轉數 | 2900r/min |
防護等級 | IP54/IP55 |
絕緣等級 | F |
材料 | 泵體,、泵蓋,、葉輪 | ZG1Cr18Ni9Ti |
泵軸 | 1Cr18Ni9Ti |
型號 | 軟管式接口 | 流量 (m3/h) | 揚程
(m) | 電機功率(KW) | 電壓V |
進口 | 出口 |
16CQ-8 | 16 | 12 | 1.5 | 8 | 0.18 | 220/380 |
20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 |
25CQ-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 |
32CQ-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 |
32CQ-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 |
40CQ-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
40CQ-32 | 40 | 32 | 12 | 32 | 4 | 380 |
50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 |
50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 |
50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 |
65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 |
65CQ-32 | 65 | 50 | 27 | 32 | 7.5 | 380 |
80CQ-32 | 80 | 65 | 51 | 32 | 11 | 380 |
80CQ-50 | 80 | 65 | 51 | 50 | 15 | 380 |
100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 |
100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 |
| 注:表中16CQ-8---100CQ-50都可配防爆電機 |
因產品生產批次、型號不同,，產品圖片及外形尺寸等僅供參考,，詳情可聯系我們的銷售人員
