1,、拆卸步驟
(1) 首先使用拉馬拆卸聯軸器, 具體方法是:用專用工具拉馬的拉勾鉤住聯軸器,而其絲桿頂正泵軸中心, 慢慢轉動扳手, 即可將聯軸節拆下,，在鉤拉過程中, 可用銅錘或銅棒輕擊聯軸器 。
(2)將泵蓋和泵體上的緊固螺栓松開,，將轉子組件從泵體中取出,。
(3)將葉輪前的葉輪螺母松開,，即可取下葉輪(葉輪鍵應妥善保管好),。
(4) 取下泵蓋和軸套,，并松開軸承壓蓋，即可將軸從懸架中抽出(注意在用銅棒敲打軸頭時,，應戴上葉輪螺母以防損傷螺紋)。
2,、安裝順序
(1) 檢查各零部件有無損傷,，并清洗干凈;
(2) 將各連接螺栓等分別擰緊在相應的部件上;
(3) 將密封圈分別放置在相應的位置;
(4) 將密封環及填料壓蓋等依次裝到泵蓋內;
(5) 將軸承裝到軸上后，裝入懸架內并合上壓蓋,，將軸承壓緊;
(6) 將葉輪,、止動墊圈、葉輪螺母等依次裝入并擰緊,，最后將上述組件裝到泵體內并擰緊泵體,、泵蓋的連接螺栓。
一,、產品概況：

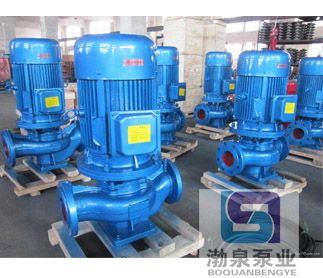

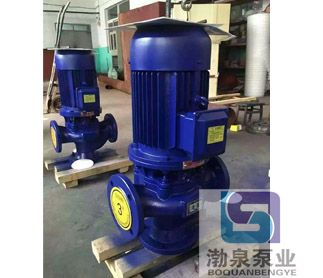

ISG型系列單級單吸立式管道離心泵,，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用,。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水,、高溫,、腐蝕性化工泵、油泵,。該產品具有同效節能,、噪音低、性能穩定等特點,。本單位科技人員聯合國內水泵專家選用優秀水力模型,，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成,。該系列產品具有高效節能,、噪音低、性能可靠等優點,。符合最新國家機械部JB/T53058-1993的標準,。產品按ISO02858標準設計制造。 二,、主要特點：
1,、立式管道離心泵結構緊湊、體積小,、外形美觀,，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用,。
2,、葉輪直接安裝在電機軸上，從而保證泵的同心度,，因而增強了泵的運行穩定性和延長泵的使用壽命,。
3、軸封采用機械密封或機械密封的組合,，采用優質的硬質合金密封環,，增強了密封的耐磨性，能有效地延長泵的使用壽命,。
4,、安裝檢修方便，無需拆動管路系統,。泵進口和出口為相同口徑,，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯,、并聯運行方式,。
6、可根據需要,，吸入口和吐出口可安裝成同方向或90°,、180°、270°幾個不同方向以滿足不同的連接場合,。
7,、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積,，這是其它泵類所不具有的,。 三、主要用途:
1,、ISG型立式管道泵,，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水,、高層建筑增壓送水,、園林噴灌、消防增壓,、遠距離送水,、采暖、浴室等冷暖水循環增壓及設備配套等,。使用溫度T<80℃,。
2、IRG（GRG）型立式熱水（高溫）熱水循環泵,，適用于能源,、冶金、木材加工,、化工,、紡織、造紙及飯店,、浴室,、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃,，GRG型使用介質溫度不超過240℃。
3,、IHG型立式管道化工泵,，供輸送不含固體顆粒，具有腐蝕性,，粘度類似于水的液體,，適用于石油,、化工、冶金,、電力,、造紙、食品制藥和合成纖維等部門,，使用溫度為－20℃~+120℃,。
4、IHGB型不銹鋼防爆型化工離心泵,，適用于輸送易燃易爆性化工液體,。
5、YG立式管道油泵供輸送汽油,、煤油,、柴油等石油產品，被輸送介質溫度為－20℃~+120℃,。
6,、ISGD、IRGD,、GRGD,、IHGD、YGD,、IHGBD型立式低轉速離心泵,，適用于環境聲要求很低的場合及空調循環等。 四,、工作條件：
1,、吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa,、泵靜壓試驗壓力為2.5Mpa,科西德泵閥ISG型管道離心泵訂貨時請注明系統工作壓力,。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料,。
2,、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm. 注：如使用介質為帶有細小顆粒,，請?jiān)谟嗀洉r(shí)說明,，以便采用耐磨式機械密封。
3,、環境溫度<40℃,，相對濕度<95%。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明,，以便廠家采用耐磨式機械密封,。
五、ISG型結構說明：
1,、泵與電機同端蓋,，軸向尺寸縮短，結構簡單,。
2,、泵體上設有取壓孔和放水孔。
3,、泵體上設有排氣閥,，工作前能排放泵內空氣。
4,、泵體底部設有安裝底板和螺栓孔,，保證整體機組安裝穩固。
|
